实验耗材 层析柱填料D101大孔树脂 国药30266071

其他相关耗材传送门：玻璃层析柱、储液杯层析柱

D101 D3520大孔吸附树脂 D3520树脂是一种球状、非极性聚合物吸附剂。该树脂是一种交联苯乙烯-二乙烯苯共聚物。基于适宜的孔径和比表面，该树脂对皂甙和黄酮类有良好的选择性。该树脂适于从水溶液中提取皂苷类（如黄芪皂苷、疾藜皂苷）、黄酮类（如原花青素、红车轴草异黄酮）、木脂素类（如杜仲木脂素）和生物碱类（如川芎嗪）龙胆苦苷等药物成分，蛋白质提取、脱色、脱盐等。

• 性能指标：

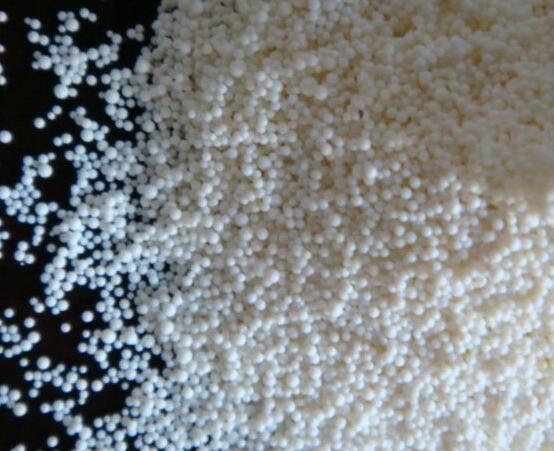

外观：乳白色不透明球状颗粒

粒度：（粒径范围0.3-1.0mm）≥95%

含水量：65～75%

湿视密度：0.6～0.7g/ml

湿真密度：1.00～1.05g/ml

比表面：570～590m2/g

平均孔径：20～22nm

表观密度：0.46～0.50g/ml

骨架密度：1.02～1.06g/ml

• 建议操作条件

树脂装填高度：≮0.8m

反洗流速：3-6m/h

吸附流速：3-12m/h

解吸剂品种：乙醇或乙醇水溶液

解吸流速：2-3m/h

解吸剂用量：2-3 BV

• 在食品加工中的预处理

1. 工业级新树脂使用前必须进行预处理，以去除树脂中所含少量的低聚物、有机物及有害离子。

2. 装柱前清洗设备及管道，以防有害物对树脂的污染。并排净设备内的水。

3. 先于吸附柱内加入相当于装填树脂体积0.4～0.5倍的丙酮，然后将新树脂投入柱中，使其液面高于树脂层约0.3m处，并浸泡24小时。

4. 用2BV丙酮，以2BV/h的流速通过树脂层，并浸泡4～5小时。

5. 用乙醇，以2BV/h的流速通过树脂层，洗至流出液加水不显白色浑浊止。并用水以同样流速洗净乙醇。

6. 用2BV的5%HCl的溶液，以4～6BV/h的流速通过树脂层，并浸泡2～4小时，而后用水以同样流速洗至出水pH中性。

7. 用2BV的2%NaOH溶液，以4～6BV/h的流速通过树脂层，并浸泡2～4小时，而后用水以同样流速洗至出水pH中性。

• 树脂中的残留物

    从生产观点看，工业级大孔吸附树脂包含了生产过程生产的一些副产品或称残留物。用户必需对其确定限度，并采取相应的去除方法，以保证用户产品的纯度。ＮＫＡ树脂是一种具有孔穴结构的交联共聚体，它的制造原料包括单体、添加剂（致孔剂、分散剂）。单体为苯乙烯，交联剂为二乙烯苯，致孔剂为烃类，分散剂为明胶。ＮＫＡ树脂中残留物有苯乙烯、二乙烯苯、芳烃（烷基苯、茚、萘、乙苯等）、脂肪烃、低聚物。它的来源是未完全反应的单体、交联剂、添加剂及原料本身不纯引入的各种杂质。

• 使用树脂注意事项

• 运输及贮存过程中应保持5－40℃环境中，避免过热过冷。注意不使树脂变干，以免孔结构发生变化。

• 树脂装填在吸附柱中使用，装填前应对设备管道进行清洗，以防有害物对树脂产生污染（如铁污染）。

• 料液通入树脂床前应除杂、澄清、过滤，以免污染树脂。

• 树脂停运时间过长，停运前要充分解吸，洗净，并以乙醇或大于10％食盐溶液浸泡，以避免细菌在树脂中繁殖。

• 异常现象及处理方法

1. 树脂被微生物污染后，可重新进行预处理或用小于0.5％次氯酸钠溶液浸泡，并用水洗净。

2. 失水变干时，可用乙醇浸泡并水洗。

3. 树脂遭铁污染时，可用4～10％盐酸溶液浸泡处理。

4. 树脂受到有机物污染时，可用1％ NaOH和10％ NaCl盐碱混合溶液浸泡处理

• 应用：

    将蒺藜浸出液经沉降、过滤后，通过D3520树脂吸附柱，以80%乙醇水溶液洗脱，洗脱液经浓缩、喷雾干燥得粗品。其吸附量为60mg/g.wet。
